Makita DRT50 Zubehör: 3 Module und alle Aufsätze erklärt

Makita DRT50 Zubehör kann zunächst verwirrend sein: Im Koffer liegen Fräsmodule, Führungen, Stangen, Spannzangen und Schrauben. Ich habe die DRT50ZJX2 beim Carportbau viel eingesetzt, war mir bei mehreren der kleineren Teile aber selbst lange unsicher. Hier ordne ich mein fotografiertes Zubehör nach Aufgabe und erkläre, wofür die einzelnen Komponenten vorgesehen sind.

Du erfährst zuerst, welches der drei Fräsmodule zu deiner Arbeit passt. Danach unterscheide ich den für meine langen Carport-Nuten tatsächlich verwendeten Parallelanschlag, den separaten Führungshalter für das Oberfräsenmodul und die bislang nicht selbst erprobte Kantenführung mit Rolle. Außerdem erkläre ich Spannzangen, Kopierhülsen und Absaugstutzen. Meine eigene Nutzung bleibt klar von den Herstellerangaben getrennt.

Makita DRT50 Zubehör: Die 3 Fräsmodule im Überblick

Die Motoreinheit lässt sich in unterschiedliche Fräsbasen einsetzen. Beim Set DRT50ZJX2 gehören Kantenfräsen-, Oberfräsen- und Winkelfräsmodul zum Lieferumfang. Für die richtige Kombination entscheidet zuerst deine Aufgabe – nicht die Anzahl der Teile im Koffer.

1 2 3 4 5 6

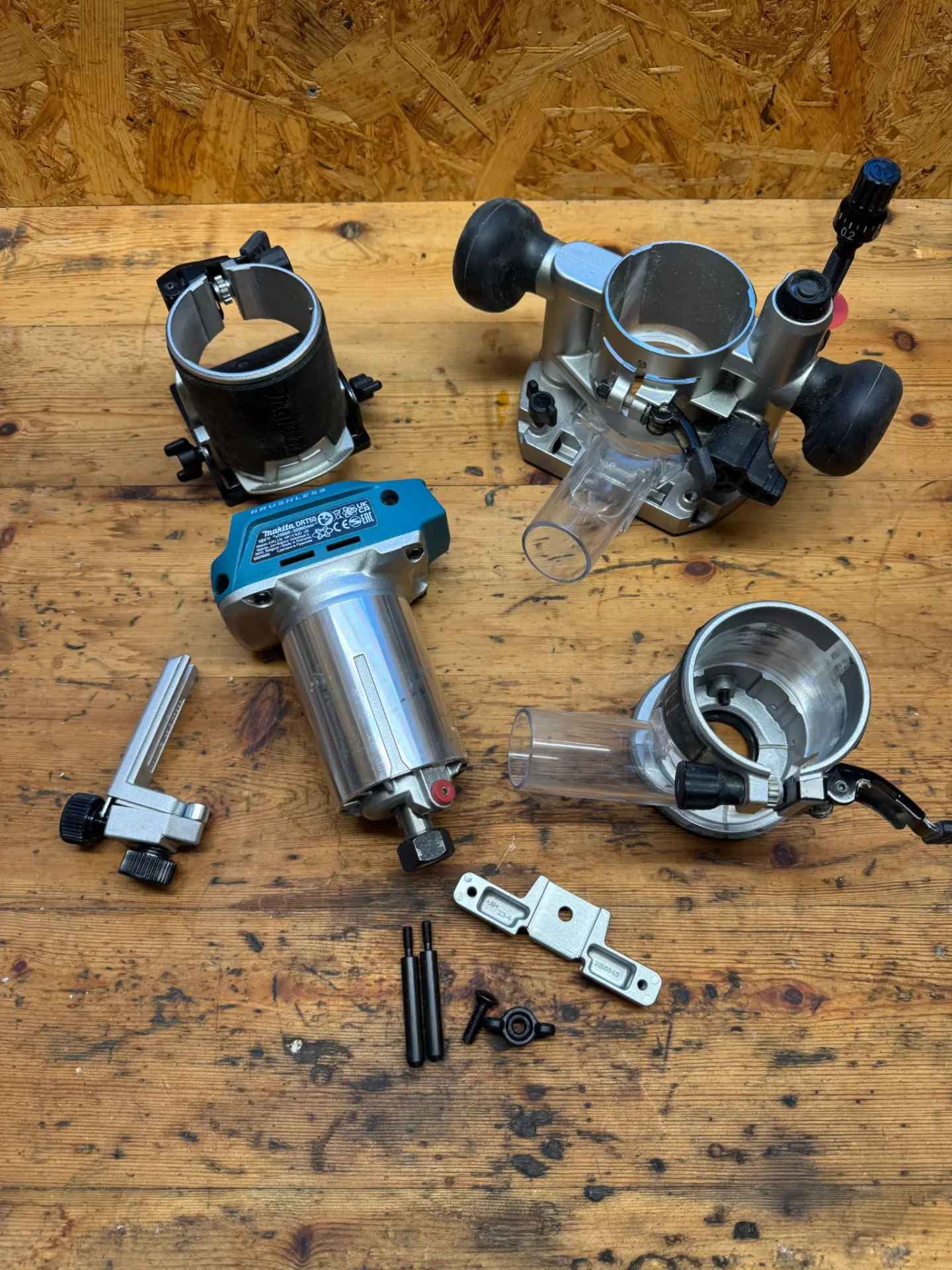

Welches Teil ist welches?

1. 1WinkelfräsmodulFür ausgewählte schräge Fräsarbeiten; oben links.
2. 2OberfräsenmodulFür Nuten und Aussparungen mit Tiefenanschlag; oben rechts.
3. 3KantenfräsenmodulFür Arbeiten an Holzkanten; unten rechts.
4. 4DRT50-MotoreinheitDer Motor wird jeweils in das benötigte Modul eingesetzt.
5. 5Kantenführung mit RolleWird an einer Werkstückkante entlanggeführt; unten links.
6. 6FührungshalterFür die Montage des geraden Führungsanschlags; unten mittig.

Warum ich die Makita DRT50ZJX2 als Komplettset gekauft habe

Ich habe mich bewusst für die DRT50ZJX2 entschieden, weil bereits drei unterschiedliche Fräsmodule und zahlreiche Zubehörteile enthalten sind. Damit kann ich die Fräse für verschiedene Holzarbeiten einsetzen, ohne die Module einzeln kaufen zu müssen.

Besonders das Oberfräsenmodul hat sich bei meinem Carportbau bewährt. Die übrigen Aufsätze bieten mir zusätzliche Einsatzmöglichkeiten, die ich nach und nach kennenlernen möchte.

Kantenfräsenmodul: Für Arbeiten an Holzkanten

Mit dem kompakten Kantenfräsenmodul kannst du beispielsweise Kanten abrunden, Fasen herstellen oder Überstände bündig fräsen, sofern der passende Fräser eingesetzt ist. Die feste Grundplatte wird am Werkstück geführt; die Frästiefe lässt sich am Modul einstellen. Bei einer geraden Bezugskante kann ein Parallelanschlag helfen; eine separate Kantenführung mit Metallrolle eignet sich laut Makita für bestimmte Konturen. Für meine langen LED-Nuten habe ich den Parallelanschlag an diesem Kantenfräsenmodul verwendet.

Oberfräsenmodul: Für Nuten und Aussparungen

Mit den beiden Griffen und der Tauchfunktion senkst du den Fräser kontrolliert von oben in das Werkstück. Für Nuten, Aussparungen oder Arbeiten in einer Schablone ist das ein anderer Arbeitsablauf als bei der festen Kantenfräsbasis. Der Tiefenanschlag hilft beim wiederholten Einstellen der Zustellung.

Meine Praxis: Ich habe das Oberfräsenmodul am Carport für Schlitze und die Ausklinkungen der Sparren verwendet. Bei den tieferen Schlitzen habe ich in mehreren Fräsgängen gearbeitet. Gerade bei der umschließenden Schablone brachte die angeschlossene Absaugung einen deutlichen Sichtvorteil.

Winkelfräsmodul: Für bestimmte schräge Kanten

Hier wird die Motoreinheit relativ zur Grundplatte geneigt. Makita beschreibt das Modul insbesondere zum Anfasen; für eine gleichmäßige Führung kann eine gerade, festgespannte Leiste helfen. Ich besitze den Aufsatz, habe dazu bislang aber keine dokumentierte eigene Anwendung. Er ist deshalb in diesem Beitrag eine Herstellererklärung, kein von mir getestetes Ergebnis.

Führungshalter und Parallelanschlag: Das sind zwei unterschiedliche Teile

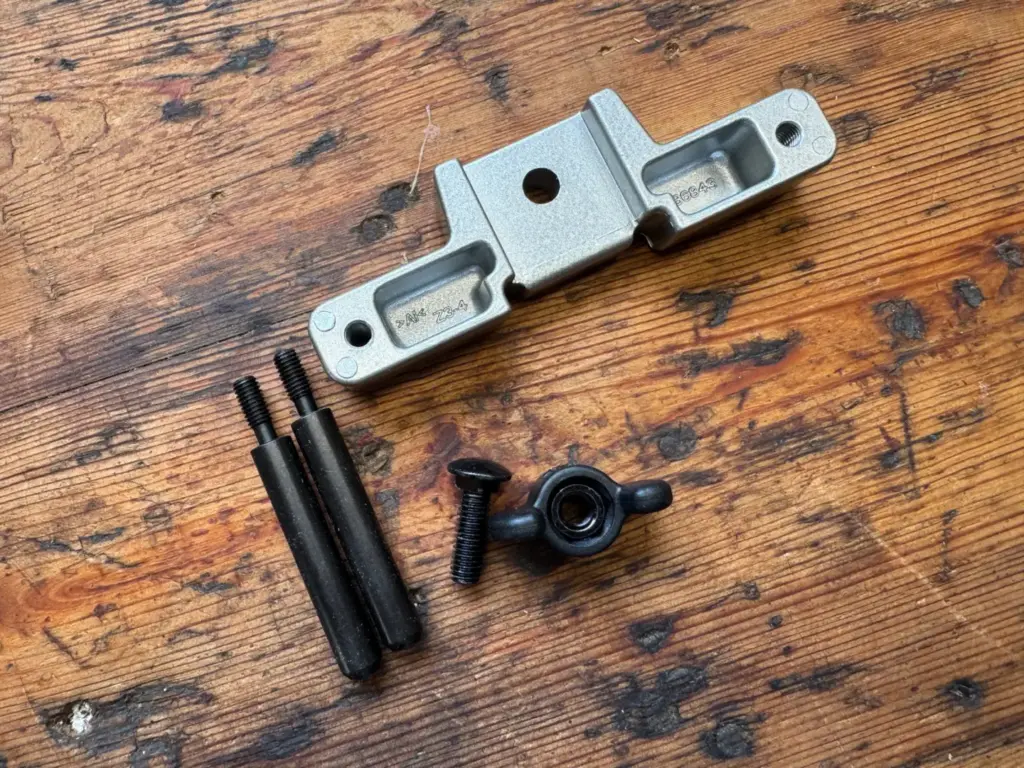

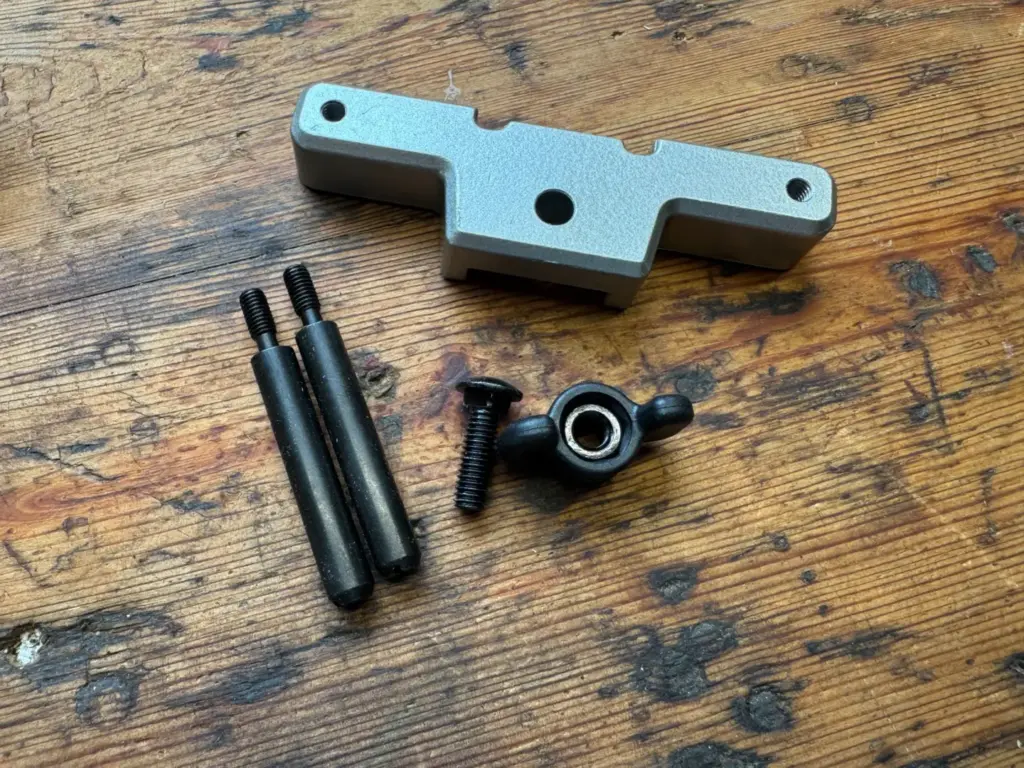

Das silberne T-förmige Metallteil mit den zwei schwarzen Stangen aus meinem Set ist der Führungshalter – genauer: Teil des Makita-Führungshalter-Sets 195564-8. Zum Set gehören laut Makita zwei Führungsstangen, eine Schlossschraube und eine Flügelmutter. Es ist nicht der Parallelanschlag, mit dem ich meine langen LED-Nuten gefräst habe. Die beiden folgenden Fotos zeigen die noch nicht von mir eingesetzte Baugruppe.

Wofür ist dieses Teil? Damit lässt sich ein gerader Anschlag am Oberfräsenmodul befestigen. Laut Makita-DRT50-Anleitung, Abbildung 62 wird zuerst der gerade Anschlag am Führungshalter mit der Flügelmutter befestigt. Anschließend werden die beiden Stangen in die vorgesehenen Öffnungen des Oberfräsenmoduls gesteckt und dort festgeklemmt. Der Führungshalter verbindet somit das Oberfräsenmodul mit dem geraden Anschlag und schafft einen einstellbaren seitlichen Abstand zum Fräser. Ich erkläre hier die Herstellerfunktion – eine eigene Montage oder Fräsarbeit mit diesem Halter habe ich noch nicht dokumentiert.

Teilenummer sauber unterscheiden: Makita listet 195564-8 als komplettes, beim deutschen ZJX2-Set mitgeliefertes Führungshalter-Set. Zusätzlich taucht 318684-3 im Datenblatt als optionaler Führungshalter auf. Ob genau mein einzelnes silbernes Gussstück unter dieser separaten Nummer als Ersatzteil erhältlich ist, kann ich anhand der Fotos allein nicht sicher feststellen; deshalb kennzeichne ich die gesamte fotografierte Baugruppe mit der nachgewiesenen Setnummer 195564-8.

Mein Parallelanschlag für lange Carport-Nuten

Meine langen, geraden Nuten am Carport habe ich mit einem anderen Zubehörteil gefräst: dem Parallelanschlag am Kantenfräsenmodul. Nachdem ich die DRT50 zusätzlich als Z-Version gekauft hatte, blieb der Anschlag an meinem zweiten Fräskorb montiert. Dort habe ich ihn wiedergefunden und nachträglich fotografiert. Makita nennt für den Parallelanschlag des deutschen DRT50ZJX2-Sets die Teilenummer 122965-7.

Der Parallelanschlag liegt mit seiner geraden Anschlagfläche an der Werkstückkante an. Damit konnte ich den Abstand zwischen Fräser und Balkenkante bei den langen Nuten konstant halten. Anders als der lose Führungshalter wird dieser Anschlag an meinem Kantenfräsenmodul direkt befestigt. Wie ich die Nut anschließend in mehreren Fräsgängen hergestellt habe, zeige ich in meiner Anleitung zum Fräsen langer Nuten.

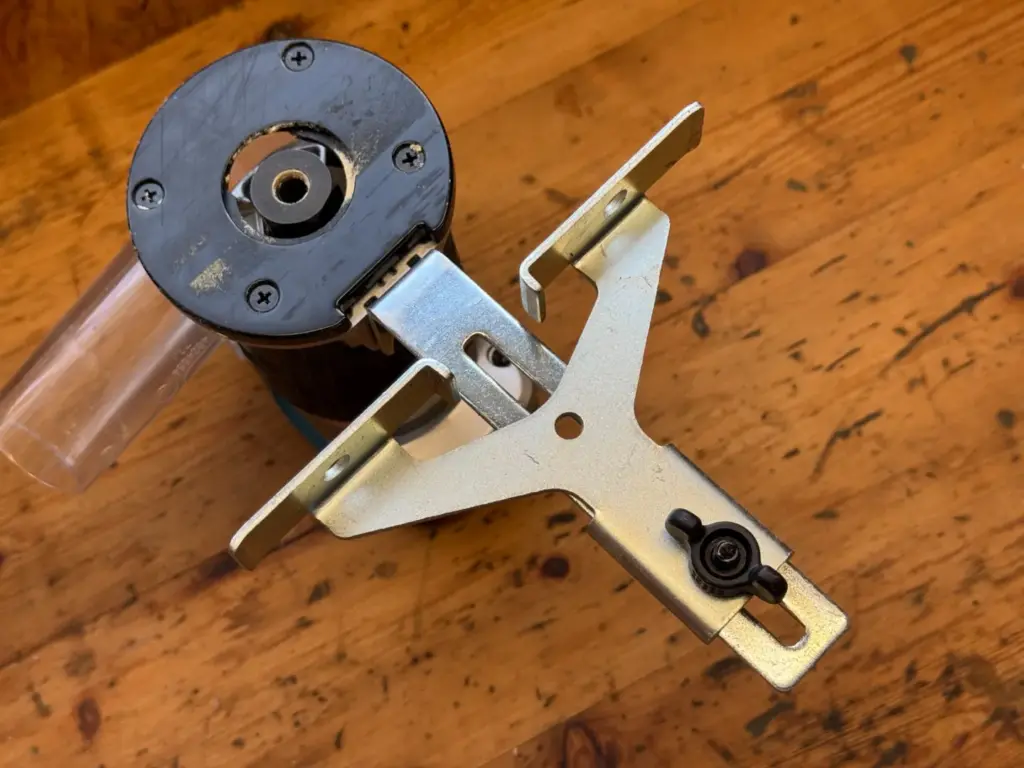

Die Unterseite zeigt die Befestigung des tatsächlich verwendeten Parallelanschlags. Das ist ein nachgestelltes Detailfoto des wiedergefundenen Zubehörs, kein Foto vom damaligen laufenden Fräsvorgang. Die Rollenführung mit Metallrolle, die ich im nächsten Abschnitt vorstelle, ist wiederum ein drittes, separates Zubehörteil.

Kantenführung mit Rolle: Anders als ein Parallelanschlag

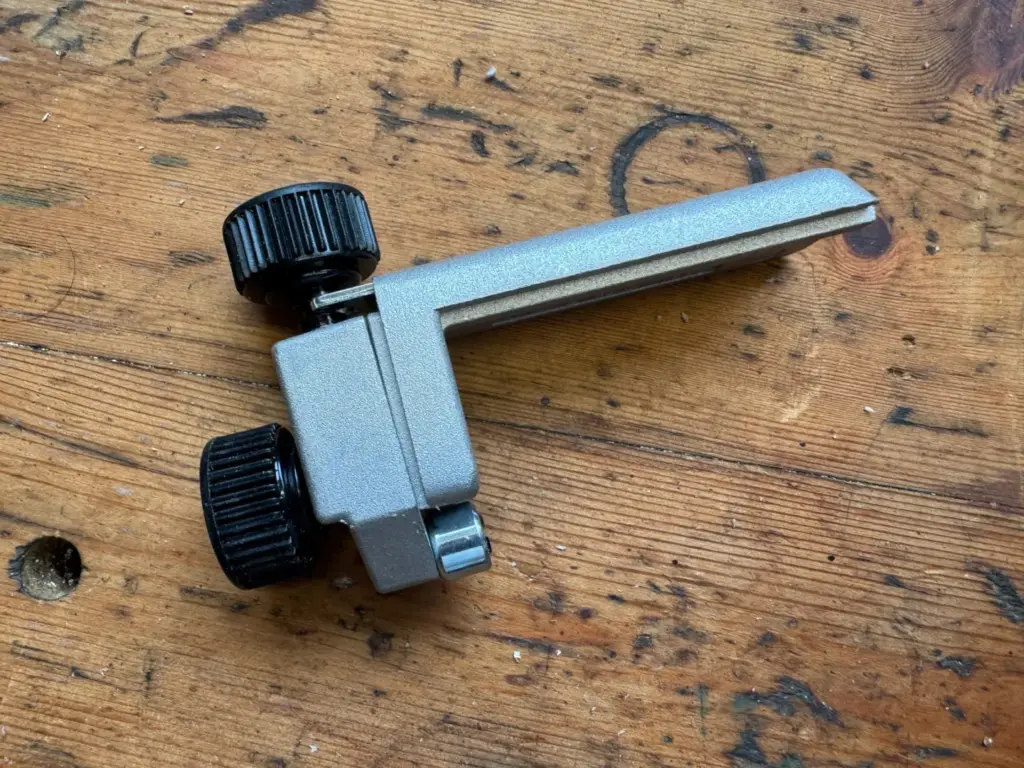

Die verstellbare Kantenführung besitzt eine kleine Metallrolle. Sie wird am Kantenfräsenmodul befestigt und beim Fräsen mit der Rolle entlang der Werkstückkante geführt. So kann die Führung einer Kontur folgen, auch wenn diese nicht gerade ist. Makita nennt beispielsweise das Beschneiden gekrümmter Furnierkanten als Anwendung. Diese Rollenführung habe ich nicht für meine langen Carport-Nuten eingesetzt. Dafür nutzte ich den oben gezeigten Parallelanschlag. Die Fotos hier dokumentieren nur meinen Zubehörbestand, keinen eigenen Test der Rollenführung.

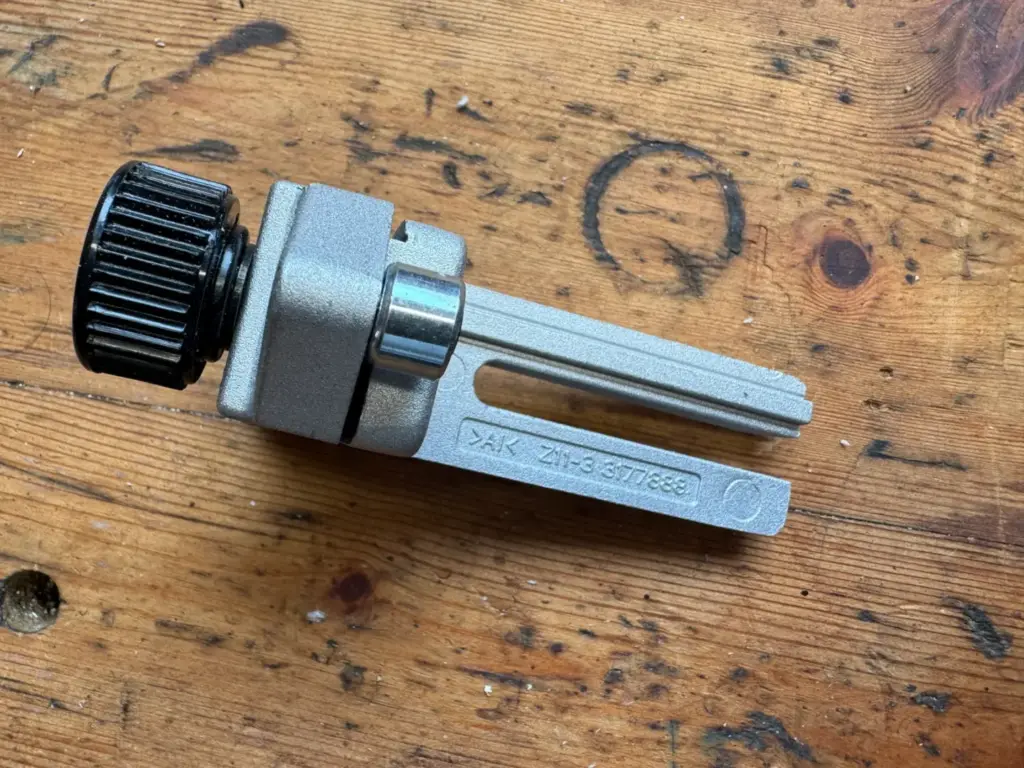

Die beiden schwarzen Einstellräder und das Langloch dienen der Anpassung und Fixierung. Vor dem ersten Einsatz würde ich die Einstellung bei entferntem Akku in Ruhe am ausgeschalteten Gerät nachvollziehen und anschließend an einem Reststück probieren. Die kleine Rolle ist nicht dasselbe wie ein am Fräser montiertes Anlauflager.

Spannzangen und Spannmutter: 6 oder 8 mm?

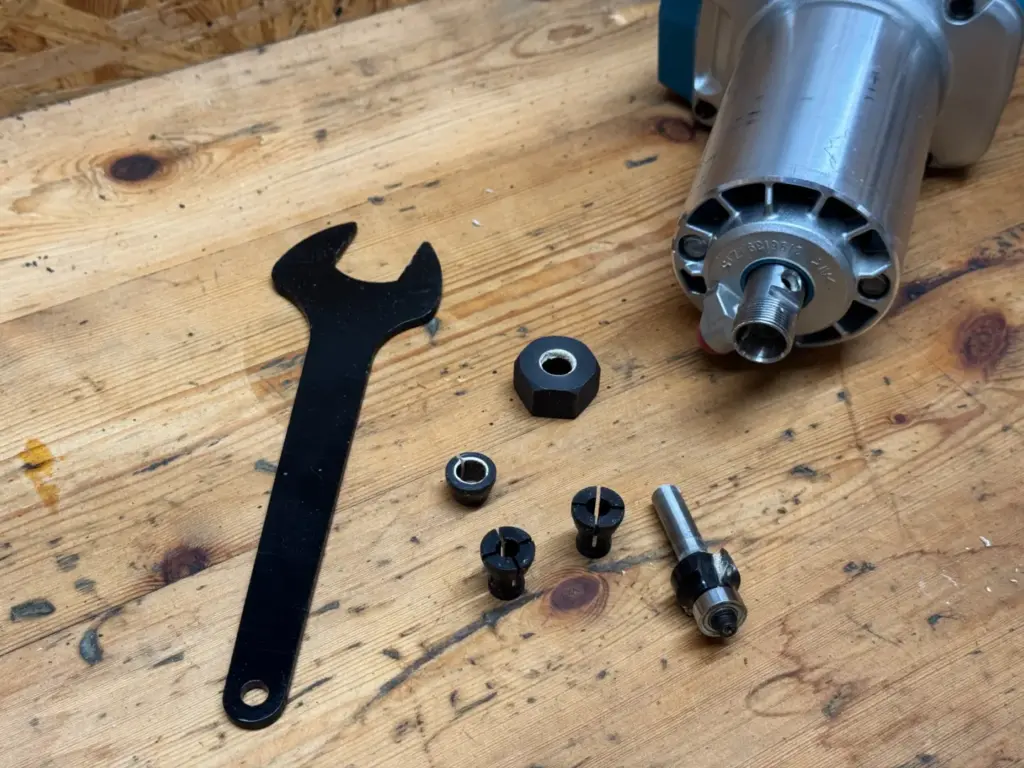

Die Spannzange muss zum Schaftdurchmesser des Fräsers passen. Für die deutsche DRT50ZJX2 sind eine 6-mm- und eine 8-mm-Spannzange aufgeführt. Der Einmaulschlüssel dient zum Lösen und Festziehen der Spannmutter. Vor dem Wechsel: Akku entfernen, Schaft- und Spannzangendurchmesser abgleichen und die Makita-Montagehinweise einhalten. Eine leere Spannzange nicht mit der Spannmutter zusammenpressen.

Meine Praxis: Beide Größen liegen bei mir, für die Carportarbeiten habe ich bisher ausschließlich Fräser mit 8-mm-Schaft verwendet. Die Auswahl von Fräserform und Durchmesser vertiefe ich separat im Artikel Welche Fräser für Makita DRT50? – hier geht es um die Funktion der Teile aus dem Set.

Das 8-mm-Fräserset aus meiner Praxis: Für viele Standardprofile verwende ich das 30-teilige Bosch-Set mit 8-mm-Schaft. Die genaue Wahl von Profil, Schneidendurchmesser und Länge erkläre ich im verlinkten Fräserartikel; die Box hier zeigt nur das von mir tatsächlich genutzte Set.

Kopierhülsen: Die Schablone führt, nicht die Werkstückkante

Eine Kopierhülse sitzt an einer dafür geeigneten Grundplatte. Ihr vorstehender Ring läuft an einer Schablone entlang, während der Fräser das Werkstück bearbeitet. Der Fräser folgt deshalb nicht exakt auf der Schablonenlinie: Der Abstand ergibt sich aus halbem Hülsenaußendurchmesser minus halbem Fräserdurchmesser. Dieses Maß musst du bei einer passgenauen Schablone berücksichtigen.

Makita listet für die DRT50ZJX2 Kopierhülsen mit 10 und 16 mm auf. Meine Hülsen konnte ich für diesen Beitrag nicht wiederfinden und habe damit auch keinen dokumentierten Praxistest. Die am Carport eingesetzten Schablonen sind kein Nachweis dafür, dass ich dabei eine Kopierhülse verwendet habe.

Absaugstutzen: Beim Fräsen freie Sicht behalten

Zum Set gehören unterschiedliche Absaugstutzen für die passenden Module. An meine DRT50 passt der Adapter des flexiblen Kärcher-Original-Absaugsets für Elektrowerkzeuge. Den Schlauch habe ich mit dem Staubsauger meines Nachbarn verwendet. Kärcher führt das Set unter der Bestellnummer 2.863-112.0; die tatsächliche Passung am eigenen Sauger vor dem Kauf prüfen.

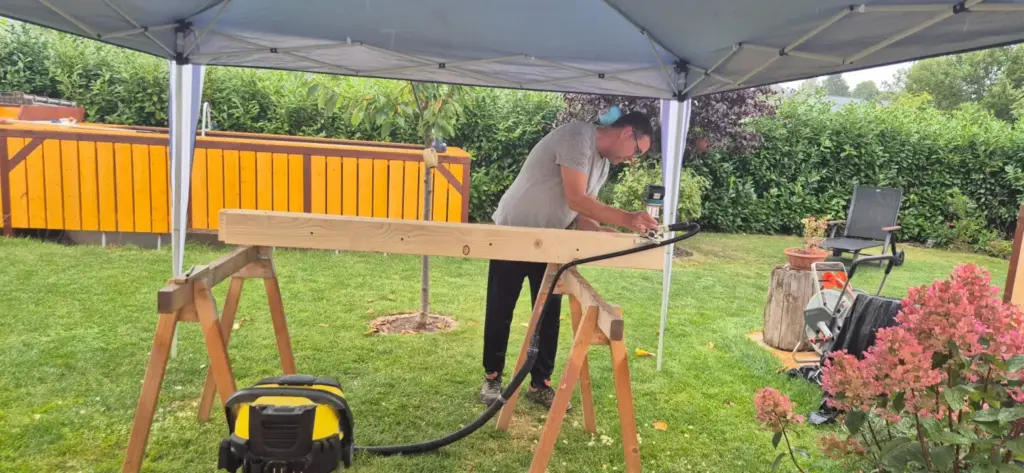

Meine Praxis: Vor allem beim Ausklinken der Sparren mit meiner umschließenden Schablone verdeckten die Späne ohne Absaugung immer wieder die Frässtelle. Mit Absaugung konnte ich besser erkennen, wo noch Material entfernt werden musste. Das Foto zeigt den Aufbau am Holzbalken; die genaue Steckverbindung am Absaugstutzen ist darauf nicht im Detail zu sehen.

Der Schlauch, den ich selbst verwende: Mein Kärcher Original-Absaugset für Elektrowerkzeuge besitzt einen flexiblen, rund 1 m langen Schlauch. Der Adapter passte in meiner DRT50-Praxis an den verwendeten Absaugstutzen; das belegt keine universelle Passung zu allen Saugern und Fräsmodulen.

Welches Zubehör für welche Arbeit?

Das Zubehör für eine Arbeit ist nicht immer identisch mit dem ursprünglichen Setumfang. Wenn du speziell wissen möchtest, welche Positionen bereits in der Z enthalten sind und welche zusätzlich zur ZJX2 gehören, hilft mein Vergleich DRT50Z gegen DRT50ZJX2.

Meine Einordnung nach der Bestandsaufnahme

Die drei Module und die verschiedenen Führungen lösen unterschiedliche Aufgaben. Meine langen Carport-Nuten habe ich mit dem Kantenfräsenmodul und dem Parallelanschlag hergestellt. Für Schlitze und Sparrenausklinkungen nutzte ich dagegen das Oberfräsenmodul und eigene Schablonen; bei diesen Arbeiten half mir auch die Absaugung. Den losen Führungshalter, die Kantenführung mit Rolle, das Winkelfräsmodul und die Kopierhülsen erkläre ich nach ihrer vorgesehenen Funktion, soweit mir dazu noch keine eigene Anwendung vorliegt.

Die Basis für Montagezeichnungen und die Sicherheitsanweisungen sind die Makita-DRT50-Bedienungsanleitung und das offizielle Makita-Datenblatt zur DRT50ZJX2. Vor einem neuen Einsatz würde ich den betreffenden Abschnitt der Anleitung vollständig lesen und an einem Reststück probieren.

Weitere Beiträge zur Maschine: In meinen Makita DRT50 Erfahrungen zeige ich den Einsatz beim Carportbau; der Fräserartikel behandelt dagegen die Auswahl der Schneidenformen. So bleibt dieser Beitrag beim Zubehör und seinen Aufgaben.

Falls du deine vorhandenen DRT50-Fräsmodule auch beim Wechsel auf 40V weiterverwenden möchtest, findest du im Makita DRT50-Upgrade-Vergleich die Unterschiede zwischen RT001G und RP001G. Besonders wichtig sind die Modulkompatibilität, die Fräseraufnahme und der tatsächliche Lieferumfang.
