X-LOCK Scheibe wechseln: 5 einfache Schritte

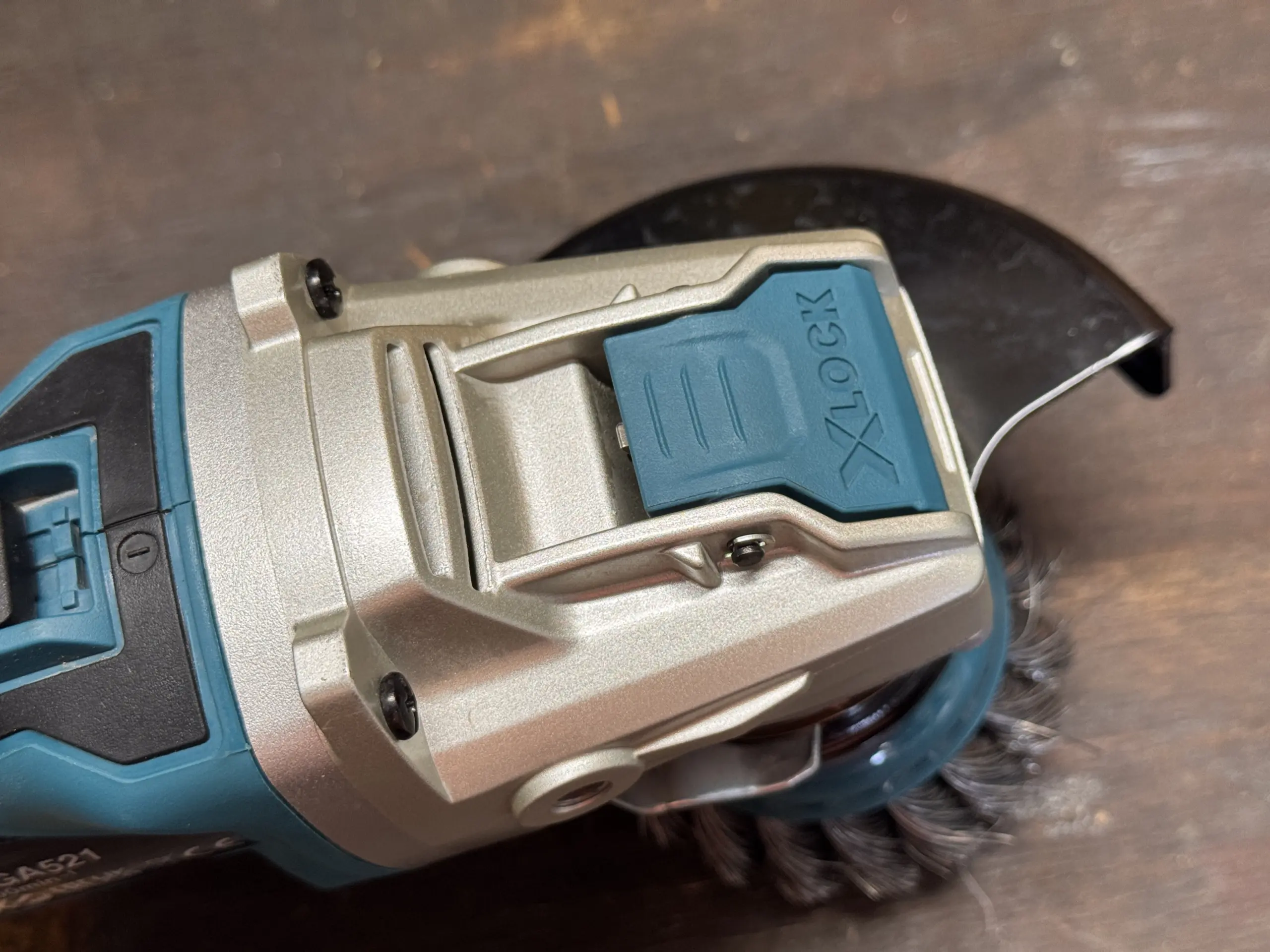

Eine X-LOCK-Scheibe zu wechseln dauert am Makita DGA521 Winkelschleifer etwa zehn Sekunden. Du brauchst dafür weder einen Stirnlochschlüssel noch musst du eine Spannmutter lösen.

Ich zeige dir den Wechsel an meinem eigenen Makita DGA521. Auf meinen Fotos verwende ich X-LOCK-Drahtbürsten, die ich unter anderem zum Entfernen von Rost und alten Beschichtungen eingesetzt habe. Das grundlegende Prinzip funktioniert bei geeigneten X-LOCK-Scheiben genauso.

Der Wechsel selbst ist wirklich unkompliziert. Zwei Details solltest du trotzdem kennen: Greife den vorderen Entriegelungshebel und ziehe ihn nach oben in Richtung Gerätegehäuse – also nach hinten zum Gerät hin – bis zum Endpunkt. Gerade beim ersten Wechsel kann man versuchen, ihn in die falsche Richtung zu bewegen. Außerdem muss der Hebel wirklich vollständig geöffnet werden. Ziehst du ihn nur teilweise hoch, bleibt die Verriegelung teilweise geschlossen und die Scheibe oder Bürste fällt nicht heraus.

Bei einer Scheibe musst du zusätzlich auf die richtige Seite achten. Setzt du sie falsch herum auf, passt sie gar nicht erst auf die X-LOCK-Aufnahme. Gewalt ist deshalb weder notwendig noch sinnvoll.

Falls du noch zwischen X-LOCK und einer klassischen M14-Aufnahme schwankst, zeige ich dir in meinem Vergleich, welche Makita-18V-Winkelschleifer zu deinem Einsatz passen.

Vorbereitung

Das brauchst du für den X-LOCK-Scheibenwechsel

Für den eigentlichen Wechsel brauchst du kein zusätzliches Werkzeug. Lege den Winkelschleifer stabil ab und halte das passende X-LOCK-Zubehör bereit.

Zeitaufwand

reiner Wechsel: etwa 10 Sekunden

Schwierigkeit

sehr einfach

Werkzeug

kein zusätzliches Werkzeug

Werkzeug und Material

• Makita DGA521 oder ein anderer geeigneter X-LOCK-Winkelschleifer
• passende X-LOCK-Scheibe oder X-LOCK-Bürste
• optional ein sauberes, trockenes Tuch für die Aufnahme

Schutzausrüstung

• geeignete Arbeitshandschuhe beim Wechsel einer Drahtbürste
• vollständige Schutzausrüstung beim späteren Arbeiten mit dem Winkelschleifer
• beschädigte Bürsten oder Scheiben nicht mehr verwenden

X-LOCK Scheibe wechseln: So geht es in 5 Schritten

1

Schritt 1

Winkelschleifer ausschalten und Akku entfernen

Schalte den Makita DGA521 aus und warte, bis die montierte Scheibe oder Bürste vollständig stillsteht. Ziehe danach den Akku aus dem Gerät. Erst jetzt berührst du das Zubehör oder den Entriegelungshebel.

Begründung:
Mit entferntem Akku kann der Winkelschleifer während des Wechsels nicht versehentlich anlaufen.

Praxistipp: Lege das Gerät so ab, dass du die X-LOCK-Aufnahme und den Hebel gut erreichen kannst.

2

Schritt 2

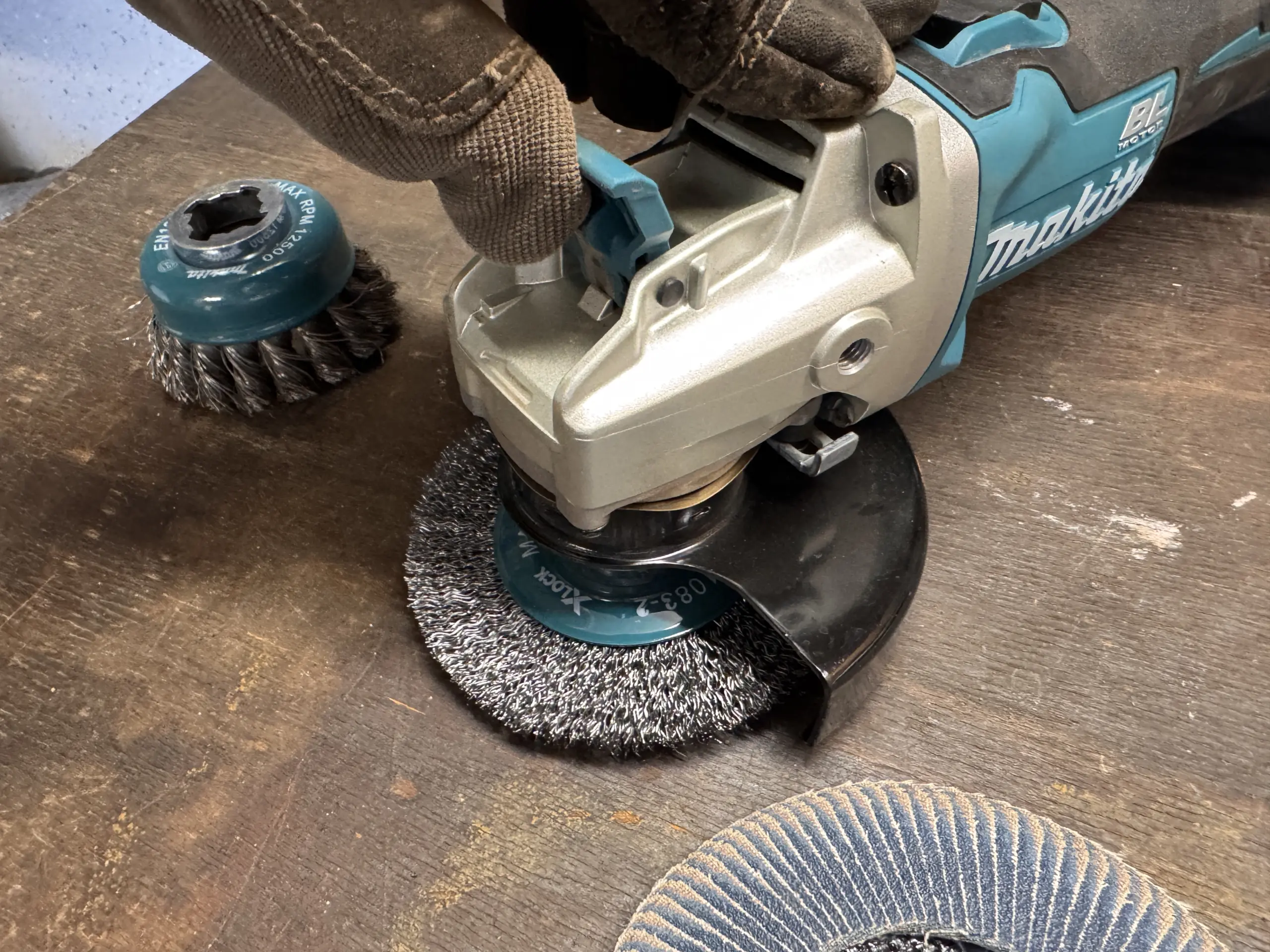

X-LOCK-Hebel nach oben zum Gerät hin ziehen

Greife den vorderen X-LOCK-Entriegelungshebel und ziehe ihn nach oben in Richtung Gerätegehäuse – also nach hinten zum Gerät hin. Ziehe ihn bis zum spürbaren Endpunkt hoch. Gerade beim ersten Wechsel kann es passieren, dass du den Hebel in die falsche Richtung anheben möchtest.

Ziehst du den Hebel nur teilweise hoch, öffnet sich die Verriegelung nicht vollständig. Die Scheibe oder Bürste bleibt dann noch in der Aufnahme hängen und fällt nicht heraus.

Begründung:
Erst wenn der Hebel komplett nach oben gezogen ist, gibt der X-LOCK-Mechanismus das Zubehör vollständig frei.

Praxistipp: Orientiere dich am Foto direkt unter diesem Schritt: Der vordere Hebel wird nach oben in Richtung Gerätegehäuse gezogen. Er klappt also nach hinten zum Gerät hin und muss bis zum spürbaren Endpunkt geöffnet werden.

3

Schritt 3

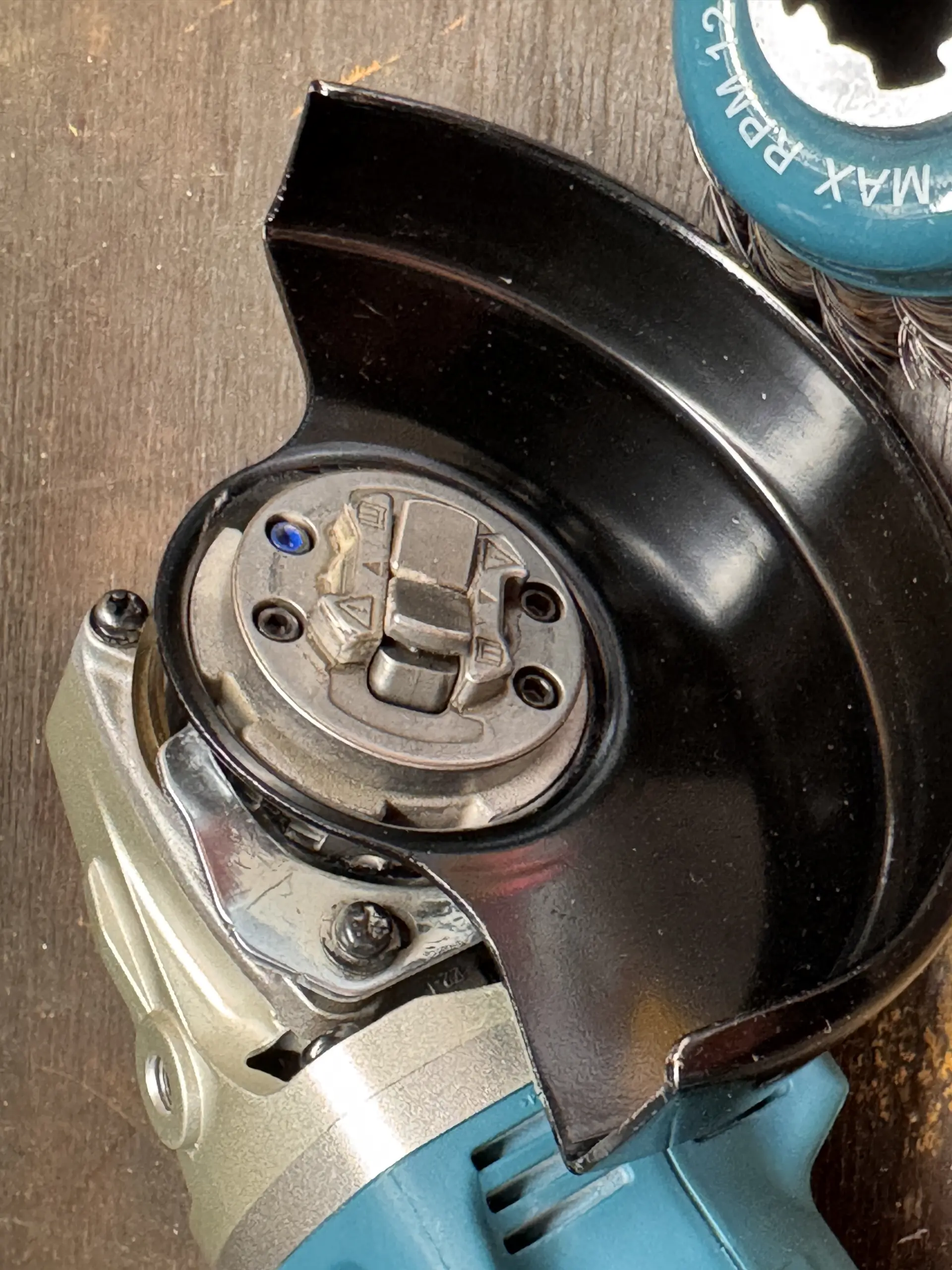

Aufnahme und Zubehör kurz kontrollieren

Sieh dir die freie X-LOCK-Aufnahme und das neue Zubehör an. Beide Bereiche müssen sauber und unbeschädigt sein. Kontrolliere außerdem, ob das Zubehör tatsächlich eine passende X-LOCK-Aufnahme besitzt.

Begründung:
Schmutz, Schäden oder eine unpassende Aufnahme können verhindern, dass die Scheibe oder Bürste richtig einrastet. Nicht-X-LOCK-Zubehör für klassische Winkelschleifer-Aufnahmen lässt sich am DGA521 nicht direkt befestigen.

Praxistipp: Oberflächlichen Staub kannst du mit einem sauberen, trockenen Tuch entfernen. Öl oder andere Schmiermittel gehören nicht auf die Aufnahme.

4

Schritt 4

Scheibe mit der richtigen Seite aufsetzen

Setze die X-LOCK-Scheibe oder Bürste mit der Aufnahmeseite auf den Winkelschleifer. Drücke das Zubehör anschließend gerade und gleichmäßig herunter, bis es hör- oder fühlbar einrastet.

Begründung:
Bei einer Scheibe ist die richtige Seite eindeutig vorgegeben. Setzt du sie falsch herum auf, passt sie gar nicht erst auf die X-LOCK-Aufnahme.

Praxistipp: Du musst nicht lange nach der richtigen Position suchen. Passt das Zubehör nicht auf die Aufnahme, drehe es um beziehungsweise kontrolliere die Aufnahmeseite.

5

Schritt 5

Festen Sitz und Spiel kontrollieren

Fasse das eingesetzte Zubehör an einer sicheren Stelle an und kontrolliere, ob es fest sitzt. Die Scheibe oder Bürste darf nicht auffällig wackeln und sich nicht von der Aufnahme abheben lassen.

Begründung:
Der Klick bestätigt das Einrasten. Mit der zusätzlichen Kontrolle erkennst du sofort, ob das Zubehör wirklich fest sitzt.

Praxistipp: Ich kontrolliere nach dem Wechsel kurz, ob die Bürste oder Scheibe fest ist und nicht wackelt. Für die manuelle Sitzkontrolle reicht mir das; vor der eigentlichen Arbeit folgt zusätzlich der kurze Leerlauftest.

Abschlusskontrolle

So prüfst du den X-LOCK-Scheibenwechsel

• Scheibe oder Bürste liegt gerade auf der Aufnahme
• Zubehör ist hör- oder fühlbar eingerastet
• Zubehör sitzt fest und wackelt nicht auffällig
• Entriegelungshebel befindet sich wieder in seiner Ausgangsstellung
• Zubehör und Schutzhaube berühren sich nicht
• Zubehör zeigt keine sichtbaren Beschädigungen

Alles in Ordnung: Das X-LOCK-Zubehör sitzt fest und gerade auf der Aufnahme. Erst nach dieser Kontrolle setzt du den Akku wieder ein.

Vor der eigentlichen Arbeit prüfst du das montierte Zubehör kurz im Leerlauf. Verwende dabei den Seitengriff, die zur Zubehörart passende Schutzhaube und die notwendige persönliche Schutzausrüstung. Bei auffälligen Vibrationen, ungewöhnlichen Geräuschen oder einem unrunden Lauf schaltest du das Gerät sofort wieder aus.

Wenn es nicht klappt

Warum löst sich die X-LOCK-Scheibe nicht?

Problem

Die Scheibe oder Bürste bleibt trotz angehobenem Hebel in der Aufnahme.

Wahrscheinliche Ursache

Das Zubehör ist noch teilweise verriegelt und lässt sich nicht herausnehmen oder fällt nicht aus der Aufnahme.

Der Entriegelungshebel wurde nicht vollständig nach oben gezogen.

Lösung

Hebel erneut vollständig öffnen

Lasse den Akku entfernt. Greife den vorderen Hebel und ziehe ihn nach oben in Richtung Gerätegehäuse – also nach hinten zum Gerät hin – bis zum spürbaren Endpunkt. Erst dann nimmst du die Scheibe oder Bürste ab. Verwende keine Gewalt und heble das Zubehör nicht mit Werkzeug heraus.

Welche X-LOCK-Bürste eignet sich für welche Fläche?

Ich habe sowohl eine X-LOCK-Rundbürste als auch eine X-LOCK-Topfbürste verwendet. Beide lassen sich am DGA521 auf dieselbe Weise wechseln. Die Bauform entscheidet jedoch darüber, wo du besser arbeiten kannst.

Eine Rundbürste eignet sich durch ihre schmale Form eher für Kanten, schmalere Flächen und Bereiche, die mit einer breiten Topfbürste schlechter erreichbar sind. Eine Topfbürste verteilt ihre Drähte dagegen über eine größere Fläche.

Makita beschreibt die hier verwendete D-73427 als gewellte 115-mm-Rundbürste mit 0,3-mm-Draht für eine weichere, mittelstarke Bürstenwirkung. Die D-73374 ist eine gezopfte 80-mm-Topfbürste mit 0,35-mm-Draht für einen aggressiveren Materialabtrag. Die aktuellen Herstellerdaten zu X-LOCK-Drahtbürsten findest du bei Makita.

Makita D-73427 X-LOCK-Rundbürste

Makita D-73374 X-LOCK-Topfbürste

Häufige Fragen zum X-LOCK-Scheibenwechsel

Hier beantworte ich die wichtigsten Fragen zum Wechsel von X-LOCK-Scheiben und -Bürsten am Makita DGA521. Die Antworten beziehen sich auf den hier gezeigten Wechselablauf und meine eigene Nutzung.

Mein Fazit zum X-LOCK-Scheibenwechsel

Der Wechsel von X-LOCK-Zubehör ist am Makita DGA521 wirklich so einfach, wie das System verspricht. Bei mir dauert der komplette Vorgang höchstens zehn Sekunden.

Du ziehst den vorderen Hebel nach oben in Richtung Gerätegehäuse – also nach hinten zum Gerät hin – bis zum Endpunkt, nimmst das alte Zubehör ab und drückst die neue Scheibe oder Bürste auf die Aufnahme. Gerade beim ersten Wechsel kann man den Hebel in die falsche Richtung bewegen oder nicht weit genug öffnen. Bleibt er nur teilweise geöffnet, löst sich das Zubehör nicht vollständig.

Bei einer Scheibe musst du zusätzlich auf die richtige Seite achten. Falsch herum passt sie gar nicht erst auf den Winkelschleifer.

Nach dem Einrasten prüfe ich kurz, ob das Zubehör fest sitzt und nicht wackelt. Bei Drahtbürsten trage ich dabei Handschuhe, weil einzelne Drähte sehr spitz sein können. Vor der eigentlichen Arbeit folgt zusätzlich ein kurzer Leerlauftest mit montierter Schutzhaube und Seitengriff.
