wolfcraft Undercover Jig 4642100: Meine Erfahrungen an der Mülltonnenbox

wolfcraft Undercover Jig – die TX20-Bohrlehre 4642100 habe ich beim Bau meiner Mülltonnenbox für verdeckte Schraubverbindungen verwendet. Hier zeige ich meine fünf konkreten Erfahrungen: das fummelige Einstellen, die verwendeten Set-Schrauben und den Unterschied zwischen innen offenen und außen mit Buchenstopfen verschlossenen Taschenlochbohrungen.

Meine 5 Erfahrungen mit dem wolfcraft Undercover Jig

1. Das Set ist für verdeckte Schraubverbindungen praktisch

Bei meiner selbst gebauten Mülltonnenbox wollte ich einzelne Holzteile verschrauben, ohne die Schraubenköpfe auf der Sichtfläche stehen zu lassen. Dafür habe ich das wolfcraft Undercover Jig 4642100 verwendet. Ich habe das Set weiterhin im Koffer, einschließlich der Bohrlehre, des Stufenbohrers, der Schrauben und der Buchenstopfen.

2. Das Einstellen war für mich fummelig

Bei der Arbeit an den Balken wusste ich nicht sofort, welche der aufgedruckten Holzstärken ich auswählen sollte. Rückblickend kann ich meine Unsicherheit beschreiben – aber nicht behaupten, dass ich die Bohrlehre falsch eingestellt hätte. Welche Position ich damals konkret verwendet habe, ist nicht dokumentiert.

3. Ich habe den Makita DHP453 und die Set-Schrauben verwendet

Die Taschenlochverschraubungen habe ich mit meinem Makita DHP453 und den mitgelieferten Schrauben hergestellt. Die damals für jede einzelne Stelle verwendete Schraubenlänge habe ich nicht festgehalten. Die nachfolgende Herstellerzuordnung ist deshalb keine nachträgliche Angabe zu meiner Mülltonnenbox.

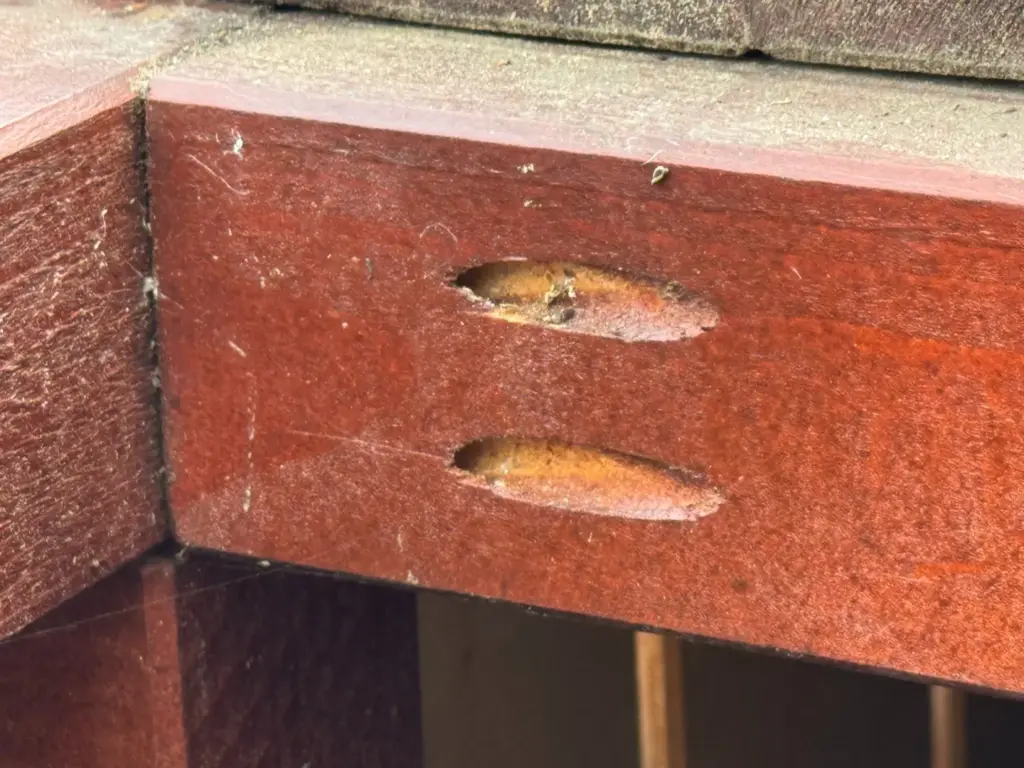

4. Die Taschenlöcher habe ich innen bewusst offen gelassen

Auf der Innenseite habe ich die Bohrungen nicht verschlossen, weil ich dort die Stopfen sparen wollte. Das war eine bewusste Entscheidung – es sind keine später herausgefallenen Holzstopfen.

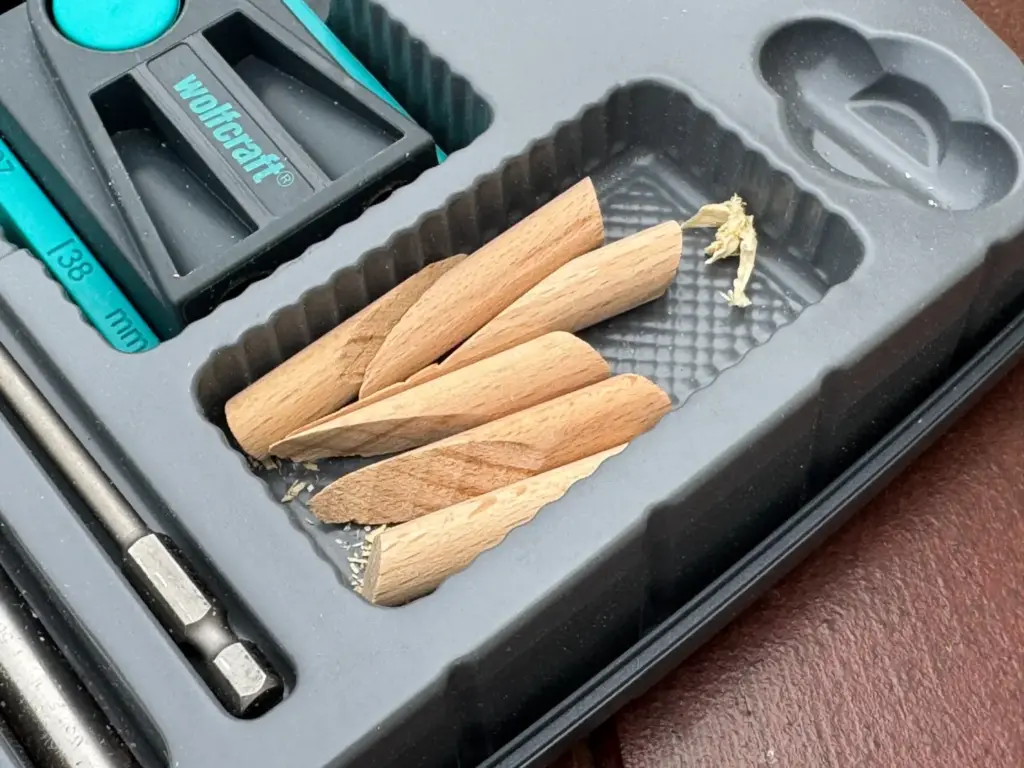

5. Die Buchenstopfen bleiben außen sichtbar

Außen habe ich die mitgelieferten Buchenstopfen verwendet. Auf meinen aktuellen Fotos erkennt man die verschlossenen Bohrungen trotzdem: Das Stopfenholz hebt sich farblich vom Rahmen ab. Für mich heißt das: verdeckte Schraubenköpfe ja, aber keine optisch unsichtbare Verbindung.

Wolfcraft Undercover Jig einstellen: 5 Schritte nach Herstellerangaben

Hinweis zur Evidenz: Die nächsten fünf Schritte erklären die vorgesehene Bedienung anhand der wolfcraft-Anleitung – sie sind keine fotografisch dokumentierte Schrittfolge meines Baus von 2024. Die gezeigten Gerätefotos entstanden nachträglich.

Vorbereitung

Das brauchst du für diese Anleitung

Richte die Bohrlehre für ein geeignetes Holz-Probestück ein. Die folgenden Schritte beruhen auf der Herstelleranleitung, nicht auf meinen historisch dokumentierten Einstellungen.

Zeitaufwand

abhängig von der Verbindung

Schwierigkeit

Einstellung sorgfältig prüfen

Werkzeug

Undercover Jig

Werkzeug und Material

• wolfcraft Undercover Jig 4642100 und geeigneter Akkuschrauber
• Stufenbohrer, Tiefenanschlag, TX20-Bit, passende Schrauben
• Holz-Probestück und geeignete Schraubzwinge

Schutzausrüstung

• Schutzbrille
• Enganliegende Arbeitskleidung; keine losen Handschuhe am rotierenden Bohrer
• Gehörschutz je nach Maschine und Arbeitsumgebung

1

Schritt 1

Holzstärke ermitteln

Miss zuerst die Stärke des Holzteils, in das du die Taschenlochbohrung setzen möchtest. Die Stufen an der Bohrlehre orientieren sich an der Holzstärke; bei abweichender Stärke ist die aktuelle Herstelleranleitung maßgeblich.

💡 Praxistipp: An einem Reststück siehst du vor der eigentlichen Verschraubung, wie die Bohrung austritt.

2

Schritt 2

Bohrlehre passend einstellen

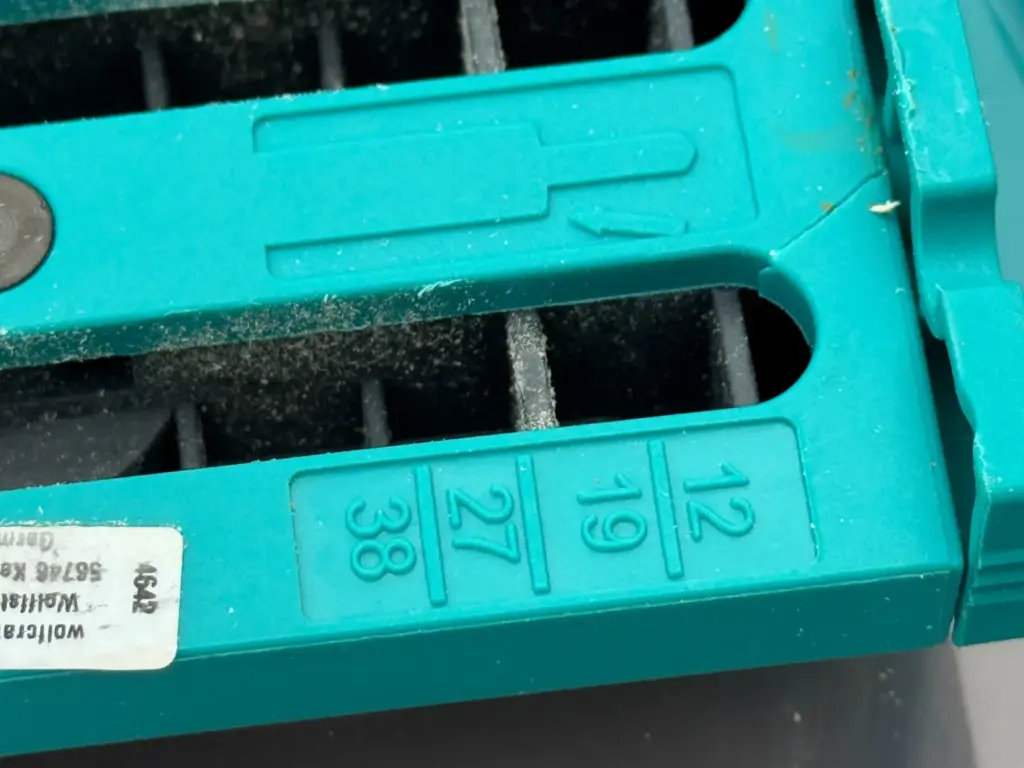

Löse den Feststellknopf und verschiebe den Schlitten zu der passenden Markierung. Auf meiner Lehre sind die Stufen 12, 19, 27 und 38 mm aufgedruckt. Beachte die zugehörige Herstelleranleitung, bevor du die Einstellung übernimmst.

💡 Praxistipp: Die Markierungen auf meinem Foto sind überprüfbar; meine damalige Position dagegen nicht.

3

Schritt 3

Bohrtiefe mit Anschlag festlegen

Stecke den Stufenbohrer zum Einstellen des Tiefenanschlags gemäß wolfcraft-Anleitung in die dafür vorgesehene Bohrbuchse und richte die größere Bohrstufe an der passenden Markierung aus. Fixiere anschließend den Anschlag.

💡 Praxistipp: Nimm die Anleitung zur Hand, falls du unsicher bist, welche Markierung für dein Werkstück gilt.

4

Schritt 4

Bohrlehre fixieren und Taschenloch bohren

Spanne die Lehre am Werkstück fest und bohre mit kontrolliertem Vorschub bis zum gesetzten Tiefenanschlag. Sichere das Holz, damit es nicht verrutschen kann.

💡 Praxistipp: Eine frei gehaltene Bohrlehre eignet sich nicht als Ersatz für eine sichere Fixierung.

5

Schritt 5

Holzteile verschrauben und bei Bedarf verschließen

Fixiere beide Holzteile in der gewünschten Lage und verschraube sie über die Taschenlochbohrungen mit passenden Schrauben. Verschließe die Taschenlöcher bei Bedarf mit geeigneten Holzstopfen.

💡 Praxistipp: Wenn dir das Erscheinungsbild wichtig ist, prüfe die Stopfenfarbe zunächst an einer unauffälligen Stelle.

Schraubenlängen: die vier Herstellerstufen

wolfcraft nennt in seiner Anleitung folgende Orientierungswerte. Das sind Herstellerangaben; welche Schraubenlängen ich damals an welchen Balken meiner Mülltonnenbox verwendet habe, kann ich nicht sicher zuordnen. Die Angaben ersetzen keine Prüfung der konkreten Verbindung, insbesondere bei tragenden Teilen.

Abschlusskontrolle

So prüfst du das Ergebnis

• Bauteile liegen wie geplant aneinander; keine sichtbare Fehlstellung
• Schraubenköpfe stehen nicht störend aus der Verbindung heraus
• Verbindung hält bei angemessener Handprüfung, ohne erkennbare Risse oder Aufspaltungen
• Falls Stopfen verwendet werden: Sie sitzen wie vorgesehen; die optische Wirkung separat prüfen

✓ Alles in Ordnung: Bei meiner Mülltonnenbox wurden die außen verschlossenen Löcher zwar abgedeckt, die Stopfen blieben aber sichtbar. Aus der optischen Kontrolle allein lässt sich keine Tragfähigkeit ableiten.

Wenn es nicht klappt

Häufiger Fehler und passende Lösung

Problem

Welche Einstellung soll ich wählen?

Die Holzstärke passt scheinbar nicht eindeutig zu einer der Stufen, oder die Markierung wird falsch abgelesen.

Wahrscheinliche Ursache

Unklare Zuordnung von Stärke und Markierung

Die Lehre hat nur vier markierte Stufen. Ich selbst war bei meinen Balken unsicher, ohne dass ein konkreter Einstellfehler belegt wäre.

Lösung

Herstelleranleitung und Probestück prüfen

Stärke messen, die aktuelle wolfcraft-Anleitung zur Einstellung lesen und vor dem eigentlichen Bauteil eine geeignete Probe bohren. Nicht blind eine historische Einstellung aus meinem Projekt übernehmen.

Für wen lohnt sich das wolfcraft Undercover Jig 4642100?

Wenn du gelegentlich unauffällige Schraubverbindungen an Holzrahmen oder Möbelteilen herstellen willst, kann das Undercover Jig sinnvoll sein. Ich fand es brauchbar, aber die Einstellung nicht besonders intuitiv. Wer völlig unsichtbare Fugen oder fachlich bemessene tragende Verbindungen benötigt, sollte die Methode und Ausführung nicht allein nach einem Praxisbericht auswählen.

Achte beim Kauf auf die TX20-Variante 4642100. Die ebenfalls erhältliche PZ2-Variante 4642000 ist nicht mein verwendetes Set. Die Modellzuordnung kannst du auf der offiziellen wolfcraft-Produktseite nachlesen. Meine Bohrlehre entspricht der ASIN B07CT2XTVG.

Meine Bewertung nach dem Bau

Mein Urteil lautet „etwas fummelig, aber brauchbar“. Für die Mülltonnenbox konnte ich die gewünschten Schrägverschraubungen herstellen. Die größte Schwäche lag für mich in der unsicheren Einstellung. Die zweite Einschränkung betrifft die Optik: Die Schraubenköpfe verschwinden unter den Stopfen, aber die stopfenverschlossenen Stellen auf der Außenseite sind farblich weiterhin gut zu erkennen. Eine Sternebewertung oder einen systematischen Vergleich mit Konkurrenzlehren habe ich nicht vorgenommen.

Die Abgrenzung zu anderen Holzverbindungen ist wichtig: Bei meinem Carport habe ich Schlitz und Zapfen hergestellt. Und wenn du Verbindungen im Außenbereich planst, solltest du die Auswahl geeigneter Schrauben für draußen getrennt prüfen. Daraus lässt sich keine pauschale Freigabe der mitgelieferten Set-Schrauben für jeden Außeneinsatz ableiten.
